Přesné požadavky, chytré plánování

Zobrazení klíčových informací

• Plocha: 28 946,15 m²

• Jednopole: 24 metrů, celkem 7 po sobě následujících polí

• Střešní panely: 0,6 mm silné ocelové plechy typu 760 s úhlovým hřebenem a trojbarvovým povlakem, nosnost vhodná pro instalaci fotovoltaických (FV) panelů, izolace z mřížkou vyztužené skleněné vlny.

• Stěnové panely: 75 mm silné sendvičové panely z kamenné vlny s polyuretanovým lemováním.



Pozadí projektu
Společnost Henan Maan Auto Parts Co., Ltd., sídlící v průmyslové zóně okresu Wuzhi, je specializovanou firmou zabývající se výrobou, maloobchodem a velkoobchodem automobilových dílů a příslušenství. Vzhledem k potřebám rozvoje společnosti uzavřela partnerství se společností Weilan Steel Structure na výstavbu dílny ze ocelové konstrukce, která bude sloužit jako výrobní základna pro roční výrobu 100 000 ks pasivních bezpečnostních komponent pro automobily. Tato základna zahrnuje hlavní dílnu (1-1) a dodatečnou dílnu (1-2).

Dílna se ocelovou konstrukcí má celkovou plochu budovy přibližně 28 946,15 m², délku 165 m, šířku 135 m, výšku okapu 12 m, jednopatrovou konstrukci, jediný rozpětí 24 m a sedm spojitých rozpětí.

Kontrola kvality
V návrhových podrobnostech společnost Weilan provedla na základě provozního prostoru společnosti Henan Maan rozumné uspořádání a plánování, například výrobních prostor, skladovacích prostor, kancelářských prostor, strojoven a čistých zón. Upravy a optimalizace jsou prováděny podle požadavků a rozsahu projektu za účelem zvýšení výrobní efektivity, zlepšení pracovního prostředí a zaměstnaneckého blahobytu.

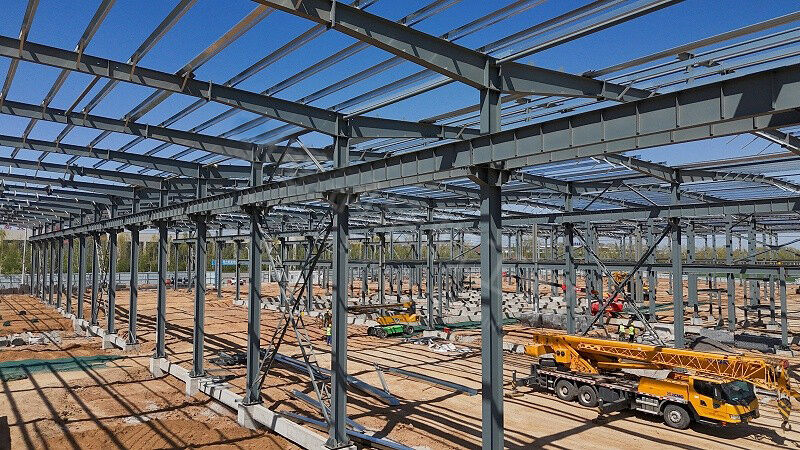

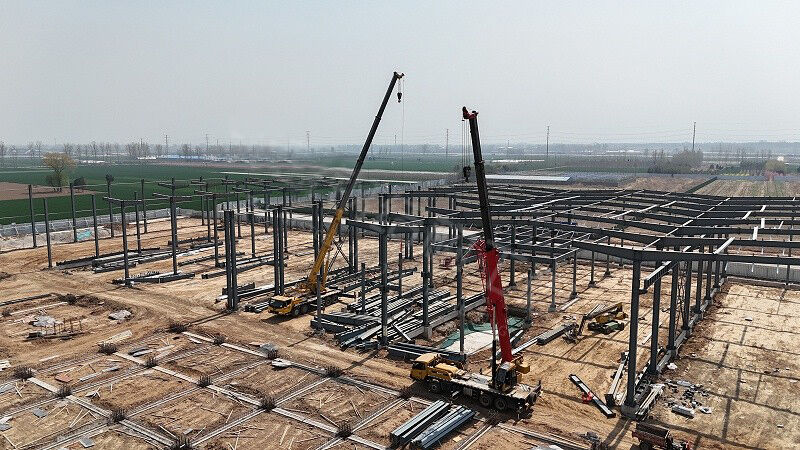

Během stavebního procesu se pro střešní panely používají barevné ocelové plechy modelu 760 s úhlovým profilem typu 3 o tloušťce 0,6 mm. Střecha je dimenzována pro zatížení fotovoltaickými instalacemi a je izolována síťovou vrstvou skleněné vlny. Stěnové panely jsou zhotoveny z sendvičových desek z kamenné vlny s polyuretanovým okrajem o tloušťce 75 mm. Okrajové sloupy mají profil H500×340×8×14, střední sloupy profil H500×300×8×12, okrajové střešní nosníky profil H(850 až 500)×250×6×12 a střední střešní nosníky profil H500×200×6×10. Konstrukce zahrnuje střešní světlík a parapetní zdi.

Pro údržbu po dokončení stavby nabízí společnost jednoroční bezplatnou záruku a pětiletou následnou servisní podporu. Pro domácí lokality je servisní služba poskytnuta do 24 hodin a pro lokality mimo provincii do 48 hodin, čímž je zajištěno, že společnost Henan Maan užívá bezstarostnou a komplexní servisní podporu.
