Přesné požadavky, chytré plánování

Zobrazení klíčových informací

• Plocha: 8 830 m².
• Délka a šířka: délka 133,8 m, šířka 66 m.
• Jednopodporový prostor: 33 m, 2 spojené jednopodporové prostory.
• Stěnové panely: polyuretanové panely s kamennou vlnou o tloušťce 50 mm s okraji uzavřenými těsněním.
• Výška: 13,2 m (výška u okapu).
• Střecha: barevné ocelové plechy typu 820 o tloušťce 0,6 mm (se střešní sítí a izolací ze skleněného vlákna pod nimi), vhodné pro instalaci fotovoltaického systému.
• Hlavní ocelové průřezy: okrajové a středové sloupy: 650 × 350; okrajový střešní nosník: zúžený z 950 na 600; středový střešní nosník: 600 × 250.

Pozadí projektu

Společnost Luoyang Xinqianglian Slewing Bearing Co., Ltd. se zaměřuje především na výzkum a vývoj, výrobu a prodej velkoformátových otočných ložisek, stejně jako ložisek pro otočení (yaw) a naklánění (pitch) a hlavních ložisek pro větrné elektrárny.
V důsledku neustálého rozšiřování podnikání spolupracovala společnost postupně s firmou Zhengzhou Weilan Steel Structure Engineering Co., Ltd. na několika projektech ocelových konstrukcí průmyslových hal.

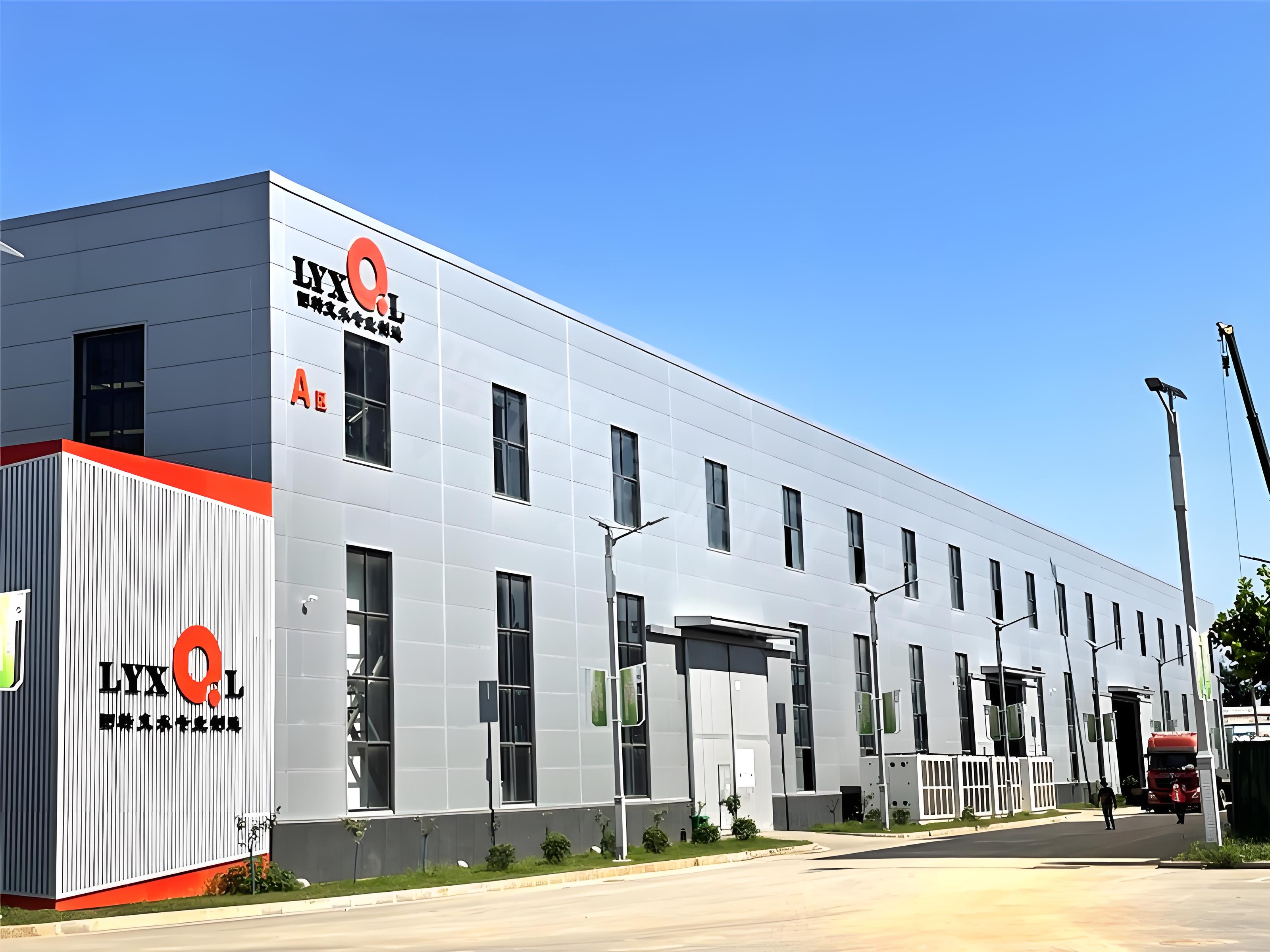

Tato hala s ocelovou konstrukcí má délku 133,8 metru a šířku 66 metrů, výšku okapu 13,2 metru, jednoduchý rozpětí 33 metrů a dvě spojená rozpětí a celkovou plochu 8 830 m².

Kontrola kvality

Fáze plánování
Během plánování staveniště nasadila společnost Weilan Steel Structure profesionální inženýrský tým tvořený více než 30 inženýry, kteří provedli vědecky podložené a přesné terénní průzkumy a měření, čímž poskytli společnosti Xinqianglian podrobné plánovací řešení.

Detaily designu
Ve fázi návrhu společnost Weilan vytvořila racionální uspořádání na základě provozních potřeb společnosti Xinqianglian, včetně výrobních prostor, skladovacích ploch, kancelářských prostor, místností pro zařízení a čistých zón.
Uskutečněné uspořádání bylo upraveno a optimalizováno podle rozsahu a požadavků společnosti Xinqianglian za účelem zvýšení výrobní efektivity, kvality pracovního prostředí a spokojenosti zaměstnanců.

Stavební fáze
Během stavby byl použit střešní systém z barevných ocelových plechů typu 820 o tloušťce 0,6 mm, pod kterými byla instalována ocelová síť a izolace z fiberglassu; střecha byla navržena tak, aby umožňovala montáž fotovoltaického systému.
Stěnové panely byly z polyuretanových sendvičových panelů s okraji uzavřenými minerální vlnou o tloušťce 50 mm.
Okrajové a střední sloupy měly rozměry 650 × 350 mm; střešní okrajové nosníky byly zúžené od 950 mm na 600 mm a střešní střední nosníky měly rozměry 600 × 250 mm.
Dílna je vybavena žlaby a parapetními zdmi.

Poopravovací služba
V období po údržbě poskytuje Weilan 1roční bezplatnou záruku a 5letou následnou servisní podporu, přičemž reaguje na místo výskytu problému během 24 hodin v rámci provincie a během 48 hodin mimo provincii, čímž zajišťuje bezstarostnou a pečlivou službu pro Xinqianglian.
