Základní typy spojů v ocelové rámové konstrukci
Ocelové konstrukční rámové budovy vyžadují ocelové detailisty, aby zajistili pevné konstrukční spoje mezi nosníky a sloupy, neboť je třeba příslušným způsobem zohlednit konstrukční síly. Stavební spoje mezi dvojicemi nosník–sloup lze vytvořit svařováním, šroubováním, nýtkováním a použitím kloubových či tuhých obalových spojů. Svařování umožňuje svářečům roztavit ocelové materiály dohromady a vytvořit tak pevnou ocelovou zatěžovací dráhu omezenou v prostoru, což je žádoucí při ztužování rámu proti ohybovému momentu. Na řadě jsou šrouby tehdy, když se požadují pružné a mobilní konstrukce. Tyto konstrukční spojovací prvky, například šrouby třídy 8.8, jsou velmi výhodné tehdy, když stavební firmy musí na stavbě provádět úpravy spojů, což je zvláště důležité při zesilování stávajících konstrukcí proti zemětřesením nebo tehdy, když konstrukční spoje nejsou dokonale přizpůsobeny. Nýtkované spoje jsou považovány za zastaralé a vyskytují se především u historických staveb. Jejich výhodou je odolnost vůči kmitání, kterou zajišťuje jejich jedinečný proces výroby bez ohřevu. Kloubové spoje umožňují určitý stupeň otáčení konstrukčních prvků, což je pro mosty důležité, aby bylo možné kompenzovat tepelnou roztažnost a smršťování způsobené změnami teploty. Tuhé spoje mají přesný opak kloubových spojů – totiž zamezují jakémukoli pohybu konstrukčních prvků a upevňují je v jedné pevné poloze. To je zásadní pro vysoké budovy odolné vůči bočním zatížením, aby byla zajištěna stabilita. I když je důležitá i jejich estetická hodnota, konstrukční inženýři musí vzít v úvahu také snazší a rychlejší montáž, náklady související s konstrukcí a očekávanou úroveň údržby konstrukce v budoucnu.
Svařené vs. šroubované spoje nosníků se sloupy
Svařování poskytuje pevnost, lepší kontrolu a plné dodržení normy EN 1993-1-8
Svařování nosníku ke sloupu v ocelových konstrukcích zvyšuje celkovou tuhost a zajišťuje lepší rozložení zatížení po celé konstrukci rámu. Svarové spoje s plným průnikem, pokud jsou správně provedeny, jsou účinnější při vytváření pevných spojů než spoje vytvořené pomocí několika šroubů, zejména tehdy, jsou-li tyto pevné spoje vystaveny trvalým zatížením v průběhu času. Norma EN 1993-1-8 se stala v odvětví referenčním standardem z řady pochvaluhodných důvodů. Tyto specifikace podporují využití kvalifikovaného personálu, který je obeznámen se svými povinnostmi a odpovědnostmi, včetně kontrol svarů. Většina dílen provádí ultrazvukové zkoušky, aby identifikovala potenciální vady svarů. Tento druh svarů eliminuje problémy spojené s použitím šroubů (např. uvolňování šroubů), avšak jejich návrh a manipulace na stavbě vyžadují od pracovníků vyšší míru odpovědnosti a opatrnosti. Zejména je nutné kontrolovat změny podmínek způsobené počasím během procesu svařování.
Šroubové spoje: koncové desky, opěrné a příčníkové spojovací systémy
Z hlediska montáže modulů nabízejí šroubové spoje nejvíce výhod při stavbě ocelových skeletů. V současné době jsou nejrozšířenějšími a nejvíce uznávanými typy spojů následující tři:
– spoje s koncovou deskou, které umožňují přenos ohybového momentu z dolní části do horní části v tahu nebo z dolní části do horní části v tlaku (případně naopak).
– opěrné spoje, které zajišťují svislou podporu pomocí jednoho nebo více dolních úhlových příchytek.
– spojovací systémy s příčníkovou deskou, které umožňují rychlejší montáž na stavbě v jednoduché smykové rovině.
Většina systémů popsaných výše je navržena tak, aby dosáhla cíle vyrovnání změn v tolerancích konstrukce a úprav. Při nedávných konstrukčních zkouškách prokázaly rozšířené koncové desky (EEP) zlepšení odolnosti proti ohybovému momentu až o 15 % ve srovnání s rovnými („flush“) konstrukcemi. Upravení na stavbě umožňují větší míru variability při výrobě a návrhu konstrukcí, než by jinak bylo nutné.
Spojovací faktor: svařovaný / šroubovaný
Rychlost montáže: pomalá (svařování na stavbě) / rychlá (předem vyrobené prvky)
Průhlednost úprav: omezená / pružná
Složitost kontrol: vyžaduje nedestruktivní zkoušky (NDT) / vizuální kontrola
Odolnost proti vibracím: vynikající / vyžaduje uzavírací matici
Návrhové aspekty pro bezpečné a ekonomické spoje ocelových rámových konstrukcí
Přenos ohybových momentů, tažnost a účinnost styčníku
Ocelové rámové konstrukce dosahují optimálního výkonu tehdy, když spoje zajišťují vhodnou rovnováhu mezi přenosem ohybových momentů a deformací. U tuhých spojů je nutné najít rovnováhu mezi příliš velkou deformací a zároveň dostatečným rozváděním zatížení na ostatní pruty konstrukce. V případě kloubových spojů jsou tyto požadavky dokonce ještě výraznější, neboť tyto spoje musí mít dostatečnou rotační pružnost, aby se zabránilo vzniku koncentrací napětí, které by za tlakového zatížení vedly k porušení. Duktilita má zásadní význam při návrhu konstrukcí odolných proti zemětřesením. Při zemětřesného otřesu je vyžadováno tlumení energie prostřednictvím řízené deformace spojů až do předem stanoveného režimu porušení. Celková účinnost spojů přímo souvisí s celkovými náklady na konstrukci. Dobrý návrh spojů umožňuje dosažení požadovaného výkonu s menším množstvím materiálu, aniž by byla ohrožena požadovaná tuhost. Není neobvyklé, že návrh spojů patří mezi nejvyšší priority statiků, zejména tehdy, když se požaduje, aby odolnost spoje vůči ohybovému momentu činila 90 %, přičemž zároveň umožňuje rotaci. To obvykle vyžaduje kompromisy a vzájemné oběti mezi jednotlivými výkonnostními parametry.

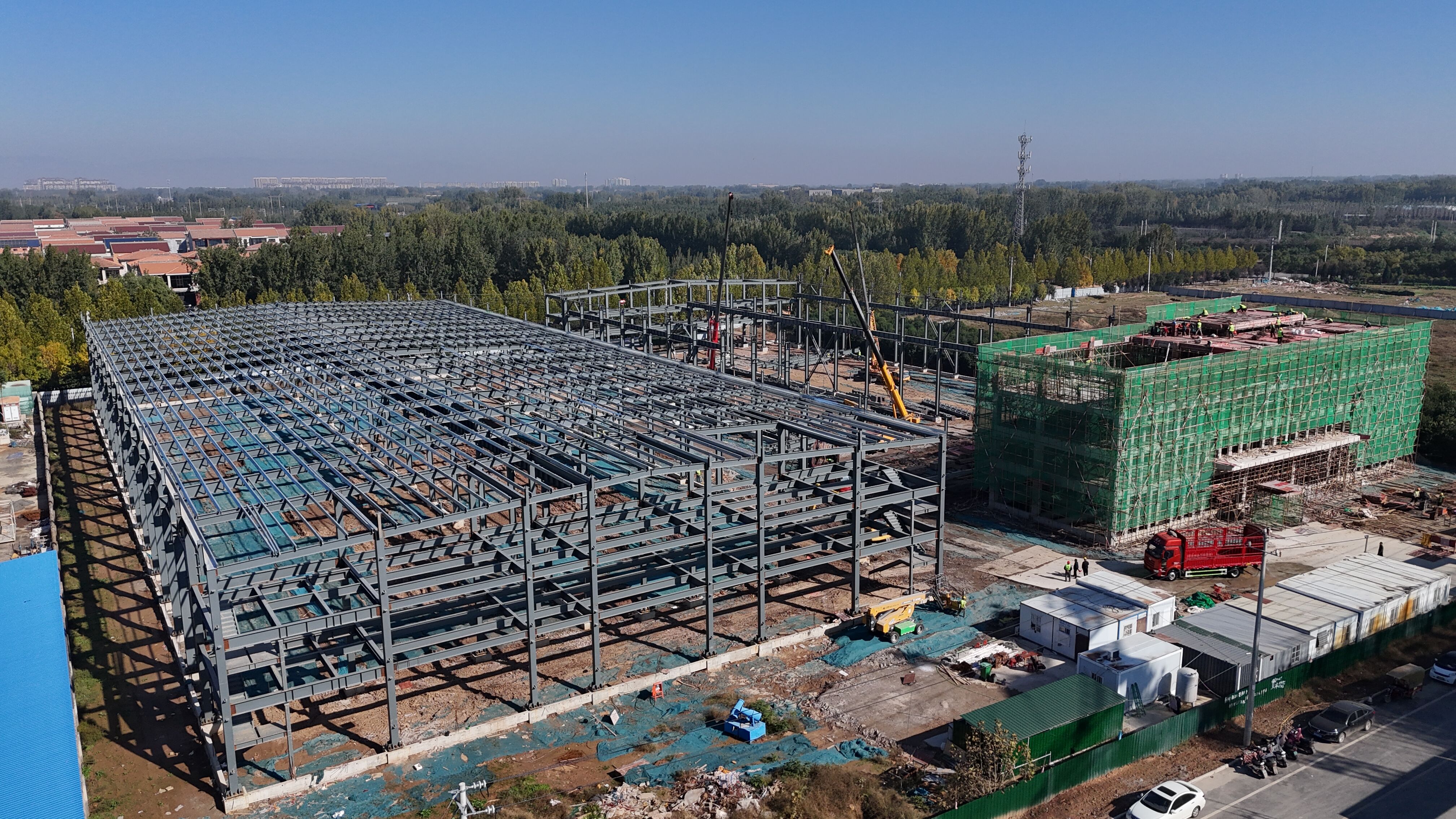

Dokumentace pro návrh a montáž profilů tvaru H
Při montáži na stavbě se postupuje tak, že se vysoce pevnostní spojovací prvky utahují šroubovákem na přibližně 70 % maximálního krouticího momentu za současného zarovnání nosníku v rámci tolerance L/500. Konstrukce vyžadují dočasné ztužení, dokud nezíská 75 % spojů plnou únosnost. Tím se minimalizují potíže na stavbě, neboť utahování šroubů obvykle tyto potíže zhoršuje kvůli nepřesnému zarovnání. Konzistentní rozložení zatížení po celé konstrukci zajišťuje optimální výkon.
Nejčastější dotazy
Jaké jsou typy spojů ocelových rámových konstrukcí?
Běžně se spoje klasifikují jako svařované, šroubované, nýtkované a kloubové nebo pevné spoje.
Jaká je výhoda svařovaných spojů u ocelových rámových konstrukcí?
Výhodou svařovaných spojů je zvýšená tuhost a tedy dobrý výkon průřezu při zatížení díky rovnoměrnému rozložení zatížení při trvalém rovnoměrném zatížení.
Jaké jsou výhody šroubovaných spojů v ocelové výstavbě?
Výhody šroubované konfigurace vyplývají z modulární výstavby, flexibility při přepracování konfigurace a z konstrukčních tolerance, které usnadňují úpravy na stavbě.
Jak ovlivňují návrhové principy spoje rámu ve stavebnictví z oceli?
Návrhové principy stavebnictví z oceli se zaměřují na vyvážení přenosu ohybových momentů, tažnosti a účinnosti spojů, aby byla konstrukce bezpečná, trvanlivá a ekonomická.
